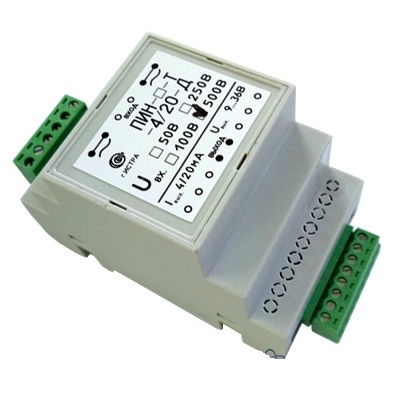

ПИН-Т-4/20-Д — преобразователь измерительный переменного напряжения

ПИН-Т-4/20-Д — преобразователь измерительный переменного напряжения
Артикул: 854005
Гарантия: 24 мес.
Госреестр РФ: 75210-19
Поверка приобретается отдельно: 5160 Р
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)

Преобразователи измерительные серии ПИН-_-Т-4/20-Д созданы для преобразования напряжения переменного тока с гальванической развязкой входной цепи цепей контроля. Крепится на DIN-рейку.

Измерительные преобразователи ПИН-_-Т-4/20-Д выпускаются с разным диапазоном измеряемых напряжений:

  • ПИН-50-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...50 В;
  • ПИН-100-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...100 В;
  • ПИН-250-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...250 В;
  • ПИН-500-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...500 В.

Основные преимущества преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

  • гальваническая развязка силовых цепей и цепей контроля;
  • способ преобразования входного сигнала True-RMS;
  • возможность монтажа на печатную плату;
  • минимальные габариты.



Параметр Значение
ПИН-50-Т-4/20-Д ПИН-100-Т-4/20-Д ПИН-250-Т-4/20-Д ПИН-500-Т-4/20-Д
Диапазон измеряемых напряжений, В 0...50 0...100 0...250 0...500
Допустимая перегрузка по измеряемому напряжению, разы 1,3
Входной номинальный ток, Iном, мА 1
Диапазон измеряемых температур, °С * 0...+70
АЧХ в пределах 1%, не более, кГц 0,02...10
Основная погрешность измерения для частоты 50 Гц не более, % 0,5
Нелинейность выходной характеристики, не более, % 0,3
Выходной сигнал датчика, мА 4/20
Пробивное напряжение вход-выход, кВ 1
Напряжение питания, В 9...36
Габаритные размеры, мм 65х90х52
Масса, г 210



По требованию заказчика возможно:
* - возможно расширение температурного диапазона до -40...+70.

Наименование Количество
1 Преобразователь измерительный переменного напряжения ПИН-_-Т-4/20-Д в выбранном исполнении  1
2 Паспорт 1
3 Руководство по эксплуатации 1
4 Упаковочная тара 1
