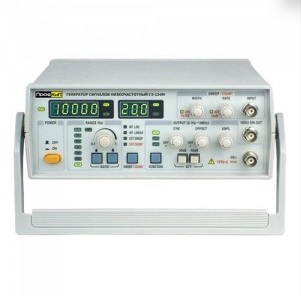

ПрофКиП Г3-134М генератор сигналов низкочастотный

Г3-134М генератор сигналов НЧ
Артикул: 417168
Бренд: ПрофКИП
Цена:
68 626 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора сигналов низкочастотного ПрофКиП Г3-134М:

Генератор сигналов низкочастотный ПрофКиП Г3-134М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.

Особенности генератора сигналов низкочастотного ПрофКиП Г3-134М:

  • Форма сигнала: синус, меандр, треугольник и другое;
  • Диапазон частот: 0.1 Гц … 3 МГц;
  • Различные формы сигнала: синусоида, меандр, треугольник и другие;
  • Импульсная и частотная модуляция;
  • Плавно регулируемое смещение постоянной составляющей;
  • Защита выхода;
  • Встроенный частотомер.

Технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-134М:

Параметр Значение
Основной выход
Диапазон частот 0,1 Гц … 3 МГц
Форма сигналов Синусоидальный, меандр, треугольник и т.д.
Выходное сопротивление 50 Ом
Амплитуда выходного сигнала 10 Впик-пик (50 Ом);
20 Впик-пик ( МОм)
Ослабление выходного сигнала 0 дБ /20 дБ /40 дБ /60 дБ
Симметрия 20% … 80% или 50%
Синусоидальный сигнал
Коэффициент искажения ≤ 1%
Прямоугольный сигнал
Время нарастания и спада < 25 нс
TTL Выход
Время нарастания и спада ≤ 1 мкс
Нижний уровень ≤ 0.4 В
Верхний уровень ≤ 3.5 В
Импеданс 600 Ом
Частотомер
Частотный диапазон 0,1 Гц … 50 МГц
Полное входное сопротивление ≥ 1 МОм
Чувствительность 100 мВ
Разрешение 0.1 Гц /1 Гц /10 Гц /100 Гц
Точность ≤ 0.003% ±1 значение
Максимально допустимое входное сопротивление 150 В (с аттенюатором)
Входной аттенюатор 0 дБ /20 дБ
Общие характеритики
Питание 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
Габаритные размеры 230 х 80 х 210 мм
Вес 1,5 кг

Наименование

Количество

Генератор сигналов низкочастотный ПрофКиП Г3-134М

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
