Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.

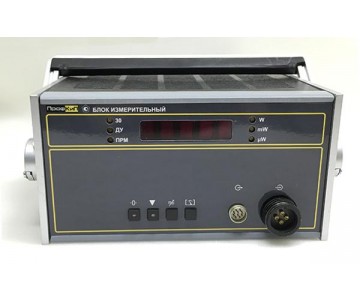

Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК): ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем. Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.
Основными функциями блока измерительного являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе. Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.
Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.
Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
| Параметр | ППК М3-90 | ППК М3-93 | ППК М3-93/1 | ППК М3-95 | ППК М3-96 | |
| Диапазон частот | 0.02 ГГц … 17.85 ГГц | 0.00 ГГц … 17.85 ГГц | 0.00 ГГц … 3.00 ГГц | 0.00 ГГц … 17.85 ГГц | 0.00 ГГц … 12.00 ГГц | |
| Диапазон измерения | 10-7 Вт … 3.0х10-5 Вт включительно; сверх 3.0х10-5 Вт … 10-4 Вт включительно; сверх 1х10-4 Вт … 1х10-3 Вт включительно; сверх 1х10-3 Вт … 1х10-2 Вт |
1х10-4 Вт … 2х10-2 Вт включительно; сверх 2х10-2 Вт … 1.2х10-1 Вт включительно; сверх 12х10-2 Вт … 1.0 Вт включительно |
1х10-4 Вт … 2х10-2 Втвключительно; сверх 2х10-2 Вт … 1.2х10-1 Вт включительно; сверх 12х10-2 Вт … 1.0 Вт |
сверх 1х10-2 Вт … 10-1 Вт включительно; сверх 1х10-1 Вт … 1.0 Вт включительно; сверх 1.0 Вт … 10.0 Вт |
8х10-2 Вт … 1.2 Вт включительно; сверх 1.2 Вт … 12.0 Вт включительно; сверх 12 Вт … 100 Вт |
|
| Пределы допускаемой основной относительной погрешности (δ) | ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0.02 ГГц …12 ГГц включительно); ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц) |
±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно); ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц) |
±[6 + 0.1 (Рк/ Рх - 1)% | ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно); ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц) |
±[6 + 0.1 (Рк/ Рх - 1)% | |
| Волновое сопротивление входа ваттметра | 50 Ом | 75 Ом | 50 Ом | |||
| Коэффициент стоячей волны по напряжению ваттметра | не более 1.3 (в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно); не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц) |
не более 1.15 (в диапазоне частот 0 ГГц … 3 ГГц включительно); не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно); не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц) |
не более 1.15 | не более 1.15 (в диапазоне частот 0 ГГц … 3 ГГц включительно); не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно); не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц) |
не более 1.2 (в диапазоне 0 ГГц … 2.00 ГГц включительно); не более 1.3 (в диапазоне 2.00 ГГц … 8 ГГц включительно); не более 1.4 (в диапазоне 8 ГГц … 12.05 ГГц) |
|
| Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры | ±1.0% | ±1.0% | ±1.5% | ±1.0% | ±1.5% | |
| Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме | не более 4х10-7 Вт/ мин | не более 2х10-5 Вт/ мин | не более 4х10-5 Вт/ мин | не более 3х10-6 Вт/ мин | ||
| Время установления показаний ваттметра | в режиме ручного переключения поддиапазонов не более 10.0 с (первый и второй поддиапазон); не более 1.0 с (третий и четвертый поддиапазон); не более 15.0 с (в режиме автоматического переключения поддиапазонов) |
не более 20 с | не более 10 с (в режиме ручного переключения поддиапазонов); не более 15 с (в режиме автоматического измерения мощности) |
не более 60 с | ||
| Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин | не более 0.015 Вт | не более 1.5 Вт | не более 15 Вт | не более 120 Вт | ||
| Время установления рабочего режима | не более 30 мин | |||||
| Время непрерывной работы | не менее 16 ч | |||||
| Нормальные условия эксплуатации | Температура окружающего воздуха | 20ºС ±5ºС | ||||
| Относительная влажность при температуре 25ºС | 30% … 80% | |||||
| Атмосферное давление | 630 мм ртутного столба … 795 мм ртутного столба | |||||
| Рабочие условия эксплуатации | Температура окружающего воздуха | -10ºС … +40ºС | ||||
| Относительная влажность при температуре 30ºС | 90% | |||||
| Атмосферное давление | 537 мм ртутного столба… 800 мм ртутного столба | |||||
| Потребляемая мощность | не более 38ВА | |||||
| Средняя наработка на отказ | 15000 ч | |||||
| Питание | 220 В ± 22В, 50 Гц ±1 Гц | |||||
| Габариты блока измерительного | 256 х 320 х 174 мм | |||||
| Вес блока измерительного | 6.5 кг | |||||
| Габариты ППК | D42х101.5 мм | D42х99 мм | D42х114.5 мм | 113х90.5х82 мм | 218х125х145.5 мм | |
| Вес ППК | 0.4 кг | 0.45 кг | 0.5 кг | 0.75 кг | 3.0 кг | |
| Рк – максимальное значение поддиапазона измерения мощности, Вт; Рх – измеренное значение мощности, Вт |
||||||
| № | Наименование | Количество |
| 1 | Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный | 1 |
| 2 | Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 | 1 |
| 3 | Вставка плавкая ВП1-1 2,0 А 250 В | 2 |
| 4 | Вставка плавкая ВП2Б-1В 0,5 А 250 В | 2 |
| 5 | Вставка плавкая ВП2Б-1В 1,0 А 250 В | 2 |
| 6 | Кабель КОП | 1 |
| 7 | Ключ 7811-0002DIх9 | 1 |
| 8 | Кабель сетевой SCZ-1 | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Схемы электрические принципиальные | 1 |
| 11 | Формуляр | 1 |
| 12 | Ящик укладочный ПРШН. 411161.120 | 1 |
| 13 | Ящик укладочный ПРШН. 411161.120-03 | 1 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Комплект комбинированный ПРШН 4.068.003 (применяется для сопровождения сроедств измерений при поверке) |
