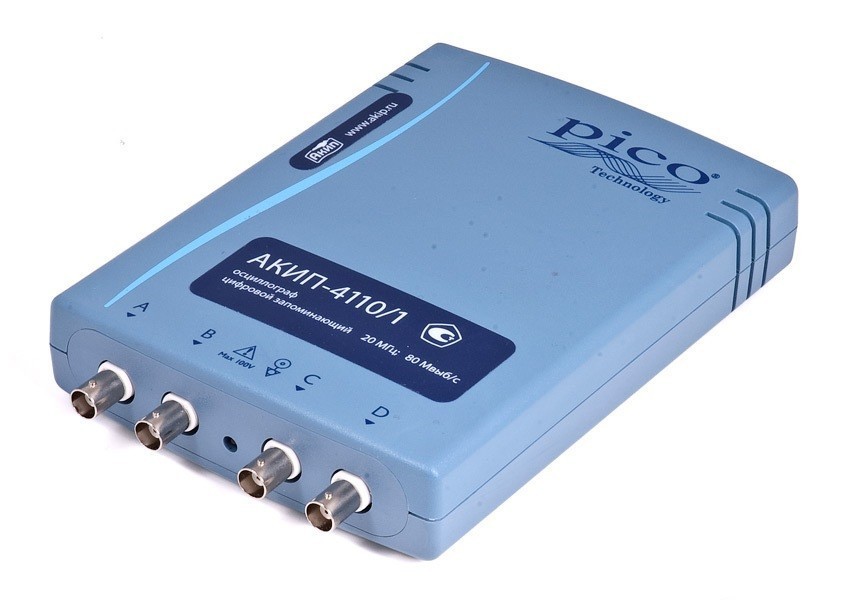

АКИП-4110/1 — цифровой запоминающий USB-осциллограф

АКИП-4110/1 — цифровой запоминающий USB-осциллограф
Артикул: 403007
Модель: АКИП-4110/1
Гарантия: 60 мес.
Бренд: АКИП
Цена по запросу
Запросить цену
Добавить к сравнению

Особенности осциллографа АКИП-4110/1:

  • «2 в 1»: осциллограф, анализатор спектра;
  • Число вх. каналов: 4;
  • Полоса пропускания: 20 МГц;
  • Макс. частота дискретизации: 80 МГц, эквивалентная - 20 ГГц;
  • Объем памяти: 32 М на канал;
  • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
  • Быстрое преобразование Фурье (БПФ);
  • Пиковый детектор, усреднение, послесвечение;
  • Режим «покадровой» цифровойрегистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
  • Интерфейс USB, ПО под ОС WIN XP SP2 и Vista;
  • Питание и управление по USB от внешнего ПК;
  • Масса 500 г.

Технические характеристики осциллографа АКИП-4110/1:

Параметр Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Полоса пропускания (-3 дБ) 20 МГц (10 МГц для Коткл. 50 мВ/дел.)
Число каналов 4
Коэффициент отклонения (Коткл) 10 мВ/дел ... 20 В/дел, плавная регулировка
Погрешность установки Коткл ±1%
Время нарастания, не более <17,5 нс
Входное сопротивление 1 МОм (±2%) / (20 ±2 пФ)
Максимальное входное напряжение 100 Вср.кв.
Режимы работы Канал 1(2), инверсия канала 1 (2)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки (Кразв) 100 нс ... 200 с/дел
Погрешность установки Кразв ±50 ppm
Джиттер не более 10 пс
Режимы работы основной, окно, ZOOM окна, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала канал А или B
Расширенный запуск развертки Фронт, пороговый (гестерезис), по длительности,
по интервалу, отложенная, окно, логические условия
Режим запуска автоколебательный, ждущий, однократный, отсутствует
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 12 бит (16 бит в режиме увеличения разрешения ERES)
Максимальная частота дискретизации
(однократный сигнал)		 2 канала - 80 МГц
4 канала - 20 МГц
Эквивалентная частота дискретизации 20 ГГц
Длина записи (на канал) 32 К
Внутренний буфер 0 ... 1000 осциллограм (запись и воспроизведение)
Интерполяция линейная, sin x|x
Режимы сбора данных выборка, усреднение, послесвечение
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции DU, DT, 1/DT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
По вертикали пик-пик, амплитуда, максимальное, минимальное,
"высокий" уровень, "низкий" уровень, среднее,
среднеквадратическое, выбросы на вершине и в паузе
По горизонтали частота, период, время нарастания и спада,
+/- ширина импульса, +/- скважность, задержка
АНАЛИЗАТОР СПЕКТРА
Диапазон входных частот 0 ... 20 МГц
Количество точек (интервал) 1.048.576
Индикация спектрограммы амплитуда, удержание пика, среднее значение
Тип окна наблюдения прямоугольное, треугольное, гауссовское,
Блэкмана, фон Хана, Хэмминга,
с плоской вершиной, Блэкмана-Харриса
ВНЕШНИЙ ДИСПЛЕЙ
Разрешение до 4000 точек по горизонтали
(перестраиваемое разрешение)
Стиль отображения реальное время,
цифровое окрашивание,
аналоговая интенсивность
ОБЩИЕ ДАННЫЕ
Источник питания от ПК по шине USB, 200 мА
Интерфейс USB 2.0 (совместимый с USB 1.1)
Системные требования к ПК (мин.) Процессор класса Pentium II (или выше),
ОС - MS Windows XP (SP2) / Vista,
ОЗУ 64/512 Мб (XP Vista 32-bit) -30 Мб для ПО,
порт USB 1.1 (USB 2.0)
Рабочие условия Температура: +5 °C … +45 °C
Влажность: 5% ... 80% при +25 °C(без образования конденсата)
Габаритные размеры 200 х 140 х 35
Масса 0,5 кг


Комплект поставки АКИП-4110/1
1.Прибор - 1
2.Руководство по эксплуатации - 1
3.ПО Scope6 + Log - 1

По запросу
