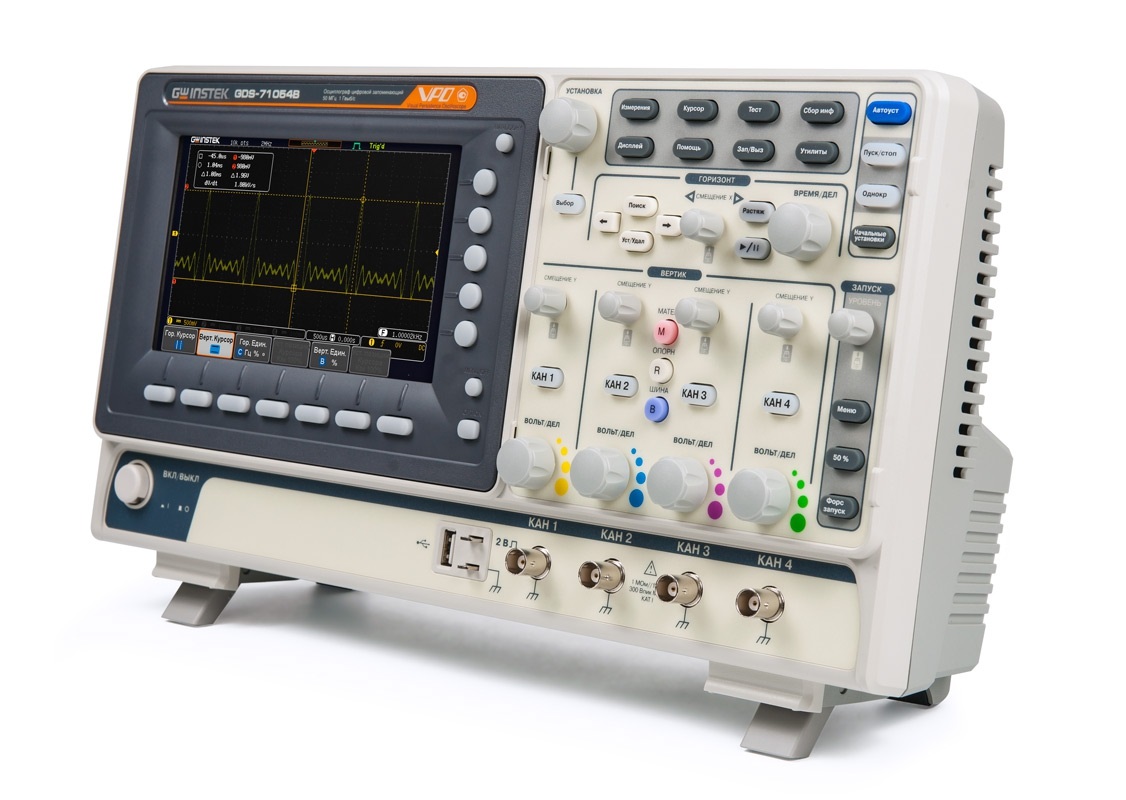

GDS-71202B — осциллограф

GDS-71202B — осциллограф
GDS-71202B — осциллограф
GDS-71202B — осциллограф
Артикул: 403238
Модель: GDS-71202B
Гарантия: 36 мес.
Бренд: GOOD WILL Instek

Особенности осциллографа GDS-71202B:

  • Количество каналов: 2 (+ вх. Ext);
  • Полоса пропускания: 200 МГц;
  • Максимальная частота дискретизации: 1 ГГц (при объединении);
  • Объем памяти: 10 МБ на канал;
  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с);
  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
  • 36 видов автоматических измерений параметров, курсорные измерения;
  • Режим автоизмерения временных задержек (8 параметров);
  • Функция автоустановки параметров развертки, запуска;
  • Функции математики: +, -, ´, ÷, встроенный редактор формул;
  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ);
  • Режимы: растяжка окна (ZOOM), самописец и XY, «Годен/ Не годен»;
  • Дополнительные программные приложения: вольтметр, цифровые фильтры, регистратор*;
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек;
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
  • Цветной WVGA TFT-дисплей (17,8 см);
  • Опции: высоковольтные (3 модификации) и токовые пробники (5 модификации).



Параметр Значение
Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0…200 МГц
Ограничение полосы пропускания 20 МГц
Коэффициент отклонения (К откл) 1 мВ/дел…10 В/дел
Погрешность установки (К откл) ± 3 %
Диапазон установки смещения ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Максимальное входное напряжение 300 В (DC+AС пик), Кат I
Математика +, -, х; ÷, встр. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Канал горизонтального отклонения
Коэффициент развертки (К разв) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки К разв ± 0,005 %
Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала Любой из каналов, внешний, сеть
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), предзапуск (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (4 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 1 дел
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Частота дискретизации 1 канал: 1 ГГц; 2 канала – 500 МГц/канал
Интерполяция SinX/x
Длина записи 10 МБ/ канал
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2…256), накопление (16 мс…4с), однократный сбор данных.
Измерение
Курсорные измерения ΔU; ΔT; 1/ΔT
Частотомер 6 разрядов, (диапазон изм. 2 Гц…200 МГц)
Автоматические измерения
Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс USB (2-host/ device)
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 осц./сек
Режим X-Y Х – канал 1; Y – канал 2; разность фаз < 3 до 100 кГц
Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей настройки
Функция теста по маске Дополнительный контроль (Годен/ Не годен): вых 5 В/ 10мА (вых. коннектор BNC- тип)
Общие данные
ЖК-дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8 10 дел (разреш. 800 х 480)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты, масса 384×208×127 мм, 2,8 кг
Наименование Количество
1 Осциллограф GDS-71202B 1
2 Делитель 1:1/1:10 2
3 Шнур питания 1
4 Руководство по эксплуатации 1
