Артикул: 421030
Модель: АВМ-1061
Гарантия: 14 месяцев
Бренд: АКТАКОМ

Частотный диапазон: 9 кГц...1,2 ГГц. ВЧ пробник. Диапазон измерения амплитуды: 1 мВскз...10 В скз (50 Ом). Диапазон измерения уровня: -47 дБм …+33 дБм (50 Ом). Встроенный частотомер: 6 разрядов, 1 ppm, до 3 ГГц. Интерфейс USB. Размеры: 255х170х370 мм. Вес 3,5 кг

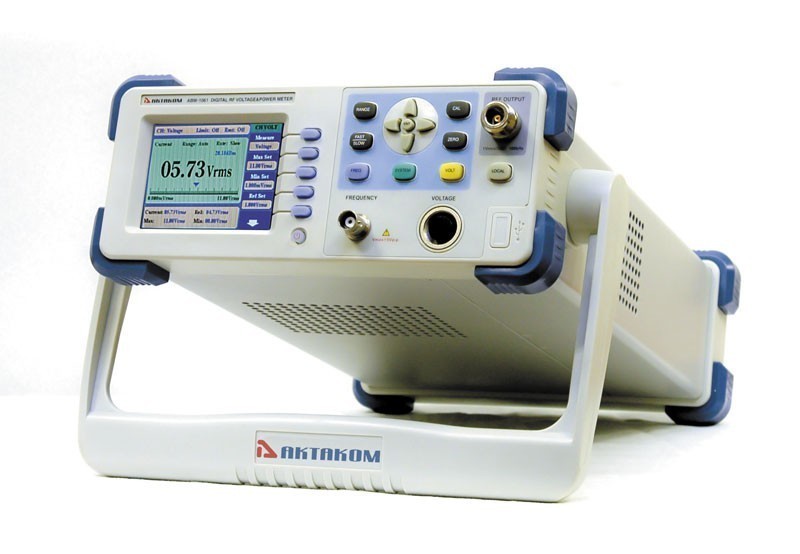

АВМ-1061 — комбинированный прибор, сочетающий в одном корпусе: высокочастотный вольтметр, измеритель уровня сигнала, частотомер. Данный вольтметр позволяет проводить высокоточные измерения напряжения и уровня сигнала на частотах до 1,2 ГГц.

  • 3 прибора в 1: высокочастотный вольтметр, измеритель мощности, частотомер
  • Рабочая частота до 1,2 ГГц
  • Скорость измерения: медленная (2 изм/с, 4 разряда), быстрая (20 изм/с, 3 разряда)
  • Автоматический и ручной выбор диапазонов
  • Автоматическая установка нуля
  • Дисплей: цветной ЖК QVGA (3,5"), 6 разрядов
  • Интерфейсы: RS-232 и USB
  • Напряжение питания: 220 В±10%, частота 50 Гц±5%
  • Габаритные размеры: 255 x 370 x 100 мм
  • Масса: 3,5 кг

Технические характеристики

Вольтметр

  • Рабочая частота: 9 кГц…1,2 ГГц
  • Диапазон измерения: 1 мВскз…10 Вскз (нагрузка 50 Ом)
  • Выбор диапазона:
    ручной 4 мВскз /40 мВскз /400 мВскз /4 Вскз /10 Вскз
    автоматический
  • Погрешность измерения:
    ±(2%+5 е.м.р.) на частоте 100 кГц, в диапазоне 10 мВскз…10 Вскз
    ±(2,5%+6 е.м.р.) на частоте 100 кГц, в диапазоне 2 мВскз…10 Вскз

Измеритель уровня

  • Рабочая частота: 9 кГц…1,2 ГГц
  • Диапазон измерения: -47 дБм …+33 дБм (нагрузка 50 Ом; 0 дБм=0,223 Вскз)
  • Выбор диапазона:
    ручной -40 дБм/ -20 дБм / 0 дБм/ 20 дБм/ 40 дБм
    автоматический
  • Погрешность измерения (на частоте 100 кГц):
    ±0,36 дБм в диапазоне -27 дБм…33 дБм
    ±0,6 дБм в диапазоне -41 дБм…27 дБм

Частотомер

  • Рабочая частота: 10 кГц…3,0 ГГц
  • Минимальное входное напряжение: 50 мВскз
  • Максимальное входное напряжение: 5 Вскз
  • Выбор диапазона: автоматический
  • Погрешность измерения: ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм
  • Входной импеданс: > 500 кОм (≤50 МГц), >50 Ом (>50 МГц), входная емкость
  • Связь по входу: АС
  • Форма входного сигнала: синус
  • ФНЧ с частотой среза 100 кГц
  • Время счета: 100 мс, 1 с (опционально)
  • Точность ±5 ppm

Опорный выход

  • Выходная частота: 100 кГц
  • Выходная амплитуда: 1 Вскз (50 Ом), 2 Вскз (открытый контур)
  • Выходной импеданс: 50 Ом

Стандартная комплектация

  • Вольтметр
  • Сетевой шнур
  • Высокочастотный пробник с коаксиальным кабелем
  • Кабель BNC-BNC
  • Кабель RS-232
  • Адаптер N/BNC-50KK
  • Руководство по эксплуатации
