PD60 — система

PD60 — система
Артикул: 322530
Модель: PD60
Госреестр РФ: 52534-13
Поверка приобретается отдельно: 19500 Р
Бренд: b2 electronic GmbH (High Voltage Diagnostic)
Цена:
7 475 000 Р
Доступен для заказа
Добавить к сравнению

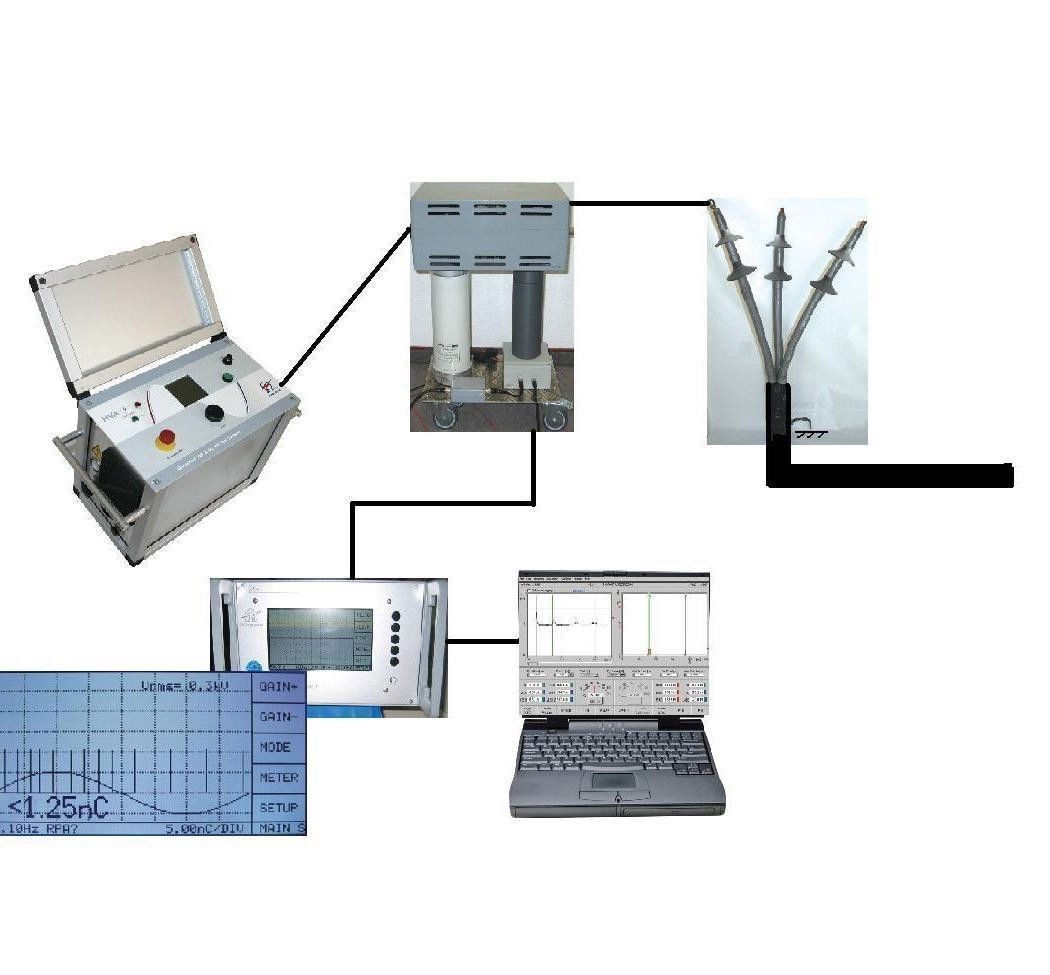

Назначение системы "измерение частичных разрядов с локализацией источника ЧР", 23кВ PD60:

Система измерения частичных разрядов PD используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 35кВ.
Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля.

Особенности системы "измерение частичных разрядов с локализацией источника ЧР", 23кВ PD60::

  • Полное программное обеспечение для обработки результатов
  • Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
  • Подавление помех
  • Подробная информация о месте локализации и величине ЧР
  • Графическое представление информации
  • Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных методов неразрушающего контроля и оценки кабеля.
Частичный разряд - это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого напряжения. Уровень ЧР измеряется в кулонах. С течением времени, периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения, позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР– неоднородные участки изоляции в соединительных и концевых кабельных муфтах.

Определение мест повреждений методом измерения частичных разрядов включает в себя:
  • Измерение интенсивности и уровня частичных разрядов
  • Программная обработка измерений в режиме реального времени
  • Режим работы «осциллограф»- наложенная синусоидальная форма волны
  • Локализация местонахождения повреждения методом измерения частичных разрядов
  • Локализация мест повреждений ЧР производится методом рефлектометрии
  • Калибровка с локализацией муфт


Программное обеспечение позволяет:

  • Определять значения ЧР (в кулонах) в режиме реального времени
  • Строить диаграмму трассы кабельной линии с указанием места локализации ЧР
  • Строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации

Установка определяет и записывает следующие параметры:

  • Калибровочный импульс и определение места локализация ЧР (в соответствии с IEC60270)
  • Фоновые помехи и наводки (например на подстанции)
  • Напряжение возникновения частичных разрядов (PDIV) Уровень частичных разрядов при напряжении 1.7 Uo
  • Напряжение прекращения (гашения) частичных разрядов (PDEV)

Установки PD разработаны для совместной работы с высоковольтной установкой серии HVA.

Технические характеристики системы измерения частичных разрядов PD60:

Параметр Значение
PD30 PD60 PD90 PD120
Напряжение Синус 1 – 24 kВ rms / 34 kВ peak 1 – 44 kВ rns/ 62 kВ peak 1 – 64 kВ rms / 90 kВ peak 1 - 85 kВ rms / 120 kВ peak
Частота 0,1 Гц
Ток 1 A
ВВ согласующая емкость Емкость 1 нФ
Размеры (мм) Д 300 x В 486 x Ш 250 Д 300 x В 880 x Ш 250 Д 300 x H 880 x Ш 250 Д 300 x В 880 x Ш 250
Вес 29 кг 17,2 кг 21,2 кг 24,7 кг
ВВ фильтр Емкость 4 нФ 1 нФ 1 нФ 1 нФ
Размеры (мм) встроен Д 300 x В 720 x Ш 250 Д 300 x В 770 x Ш 250 Д 300x В 790 x Ш 250
Вес встроен 15 кг 32 кг 33 кг
Диапазон скорости распространения импульса ЧР 10 - 150 м/мкс
Максимальная длина линии 100 kм
Фоновый уровень ЧР < 10 пКл
Погрешность определения места повреждения кабеля 1%
Разрешение определения места повреждения кабеля 0,1 пКл | 0,1 м
Входной импеданс 10 kΩ / 50 пФ
Полоса пропускания импульсов ЧР 100 MГц | Аналоговый фильтр
Частота дискретизации 200 MГц
Усиление при обработке сигнала 0 - 52 dB (1 канал) | 0 - 72 dB (2-ой канал)
Окружающая среда Температура хранения - 20°C до + 65°C
Температура использования - 5°C до + 45°C
  • Комплект поставки PD60

    Наименование Количество
    Система "измерение частичных разрядов с локализацией источника ЧР", 23кВ PD60 1
    Измерительное устройство с ЖК экраном 1
    Соединительный конденсатор на соответствующее напряжение кВ с высоковольтным фильтром 1
    Соединительный блок 1
    Предусилитель 1
    Программное обеспечение 1
    Калибратор 1
    Кабели для определения местоположения частичного разряда 2
    Источник питания 110-230В 50/60Гц 1
