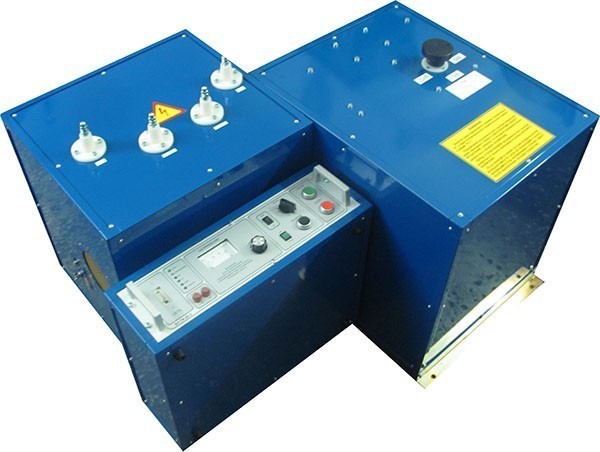

ГИ-20/2 генератор импульсный высоковольтный

ГИ-20/2 генератор импульсный высоковольтный
Артикул: 320049
Модель: ГИ-20/2
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
769 296 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора импульсного высоковольтного ГИ-20/2:

Генератор импульсный высоковольтный ГИ-20/2 в составе блока управления БУ ГИ-20/2 и высоковольтного блока БВ ГИ-20/2 предназначен для подачи на объекты испытания импульсов высокого напряжения для определения мест повреждений высоковольтных силовых кабелей акустическим или импульсно дуговым методом.

Технические характеристики генератора импульсного высоковольтного ГИ-20/2:

Параметр Значение
Напряжение питания частотой 50 Гц, В 220 ±22
Потребляемая мощность, кВА, не более 2
Максимальная энергия разряда на любой ступени работы, Дж 2000
Максимальное импульсное выходное напряжение, кВ:
- на первой ступени
- на второй ступени
- на третьей ступени

20
10
5
*) имеется возможность плавного регулирования выходного напряжения любой ступени от 10% до максимального значения с изменением энергии разряда.
Максимальный выходной ток на любой ступени работы, кА, не менее 2
Относительная погрешность измерения высокого напряжения, %, не более 5
Время непрерывной работы, час 4
Габаритные размеры, мм, не более:
- блока управления БУ ГИ-20-2
- высоковольтного блока БВ ГИ-20-2
520 х 170 х 490
600 х 480 х 540
Масса, кг, не более:
- блока управления БУ ГИ-20-2
- высоковольтного блока БВ ГИ-20-2
13
92

Комплект поставки ГИ-20/2

Наименование Количество
1. Высоковольтный блок БВ ГИ-20-2 1
2. Пульт управления БУ ГИ-20-2 1
3. Комплект соединительных кабелей 1
4. Провод заземления 1
5. Кабель сетевой 1
6. Паспорт 1
