ИПИ-2000Г - искатель повреждения изоляции

ИПИ-2000Г - искатель повреждения изоляции
ИПИ-2000Г - искатель повреждения изоляции
Артикул: 761017
Модель: ИПИ-2000Г
Бренд: Квазар
Артикул производителя: 02031
Цена:
148 500 Р
Доступен для заказа
Добавить к сравнению

Искатель повреждения изоляции подземных коммуникаций ИПИ-2000Г предназначен для нахождения контактным методом сквозных дефектов в изоляционном покрытии магистральных трубопроводов и других подземных коммуникаций без вскрытия грунта.
Искатель позволяет бесконтактно определять местоположение и глубину залегания скрытых и подземных коммуникаций, выполненных из электропроводящих материалов. Поиск расположения трассы и обследование изоляции возможны как по сигналу специального поискового генератора, так и с использованием тока катодной защиты.
Искатель позволяет настроиться на сигнал произвольной частоты в диапазоне от 250 до 1990 Гц и может работать практически с любым поисковым генератором. Результаты обследования изоляции сохраняются в энергонезависимой памяти устройства.
Искатель предназначен для эксплуатации на открытом воздухе при температуре от -10 до +50оС и относительной влажности 90% (при температуре 25оС).

Степень защиты корпуса измерителя от проникновения пыли и водных брызг соответствует требованиям IР54 по ГОСТ 14254-80.

Технические характеристики

Параметр Значение
Приемник искателя

Диапазон фиксированных частот измерения уровня напряжения

постоянного тока или среднеквадратичного значения первой гармоники

100±1 Гц;
1000±10 Гц
Количество дополнительных настраиваемых частот 1
Диапазон дополнительной настраиваемой частоты от 250 до 1990 Гц с шагом 10 Гц

Добротность селективного усилителя приемника искателя

при работе на переменном токе на всех частотах, не менее

15

Количество диапазонов,

в которых искатель производит измерения на переменном токе

8 дипазонов с верхними пределами от 97 до 1600000 мкВ (с шагом в 12 дБ)

Количество диапазонов,

в которых искатель производит измерения на постоянном токе

6 дипазонов с верхними пределами
от 2440 до 2500000 мкВ
Выбор дапазона измерения вручную или автоматически
Входное сопротивление на всех рабочих частотах, не менее 1 МОм
Время установления показаний по уровню 90% для всех измерений, не более 0,3 сек.
Абсолютное значение уровня входного сигнала отображается в численном виде в единицах мкВ
Относительное значение сигнала для каждого диапазона представлено в виде аналоговой линейки
с заполнением от 0 до 100 % и дискретностью в 2%
Максимальное число запомненных измерений 4000
Питание приемника внутренняя батарея никель-металлогидридных аккумуляторов
(четыре элемента типа AA)
Время непрерывной работы приемника после полной зарядки, не менее 15 часов
Автоматическое выключение приемника через 15 мин. бездействия
Габаритные размеры приемника, не более 200×140×85 мм
Масса приемника искателя, не более 0,9 кг
Генератор искателя
Частота сигнала на выходе генератора 100±1 Гц;
1000±10 Гц

Генератор искателя обеспечивает модуляцию выходного напряжения

сигнальной частоты импульсами с регулируемым периодом повторения

от 0,5 до 2,0 сек.

Максимальная импульсная мощность (в фазе генерации напряжения)

на омической нагрузке генератора при напряжении питания 12 В, не менее

75 Вт

Выходное напряжение генератора регулируется

от 5 В (± 20%) до 150 В (± 20%) при напряжении источника питания

12 В ступенями с дискретностью, не более

6 дБ

Генератор может длительно работать на омическую нагрузку сопротивлением

от нуля (короткое замыкание) до бесконечности (холостой ход)

Напряжение питания генератора

10-16 В

Габаритные размеры генератора, не более

140х80х200 мм

Масса генератора, не более

2 кг

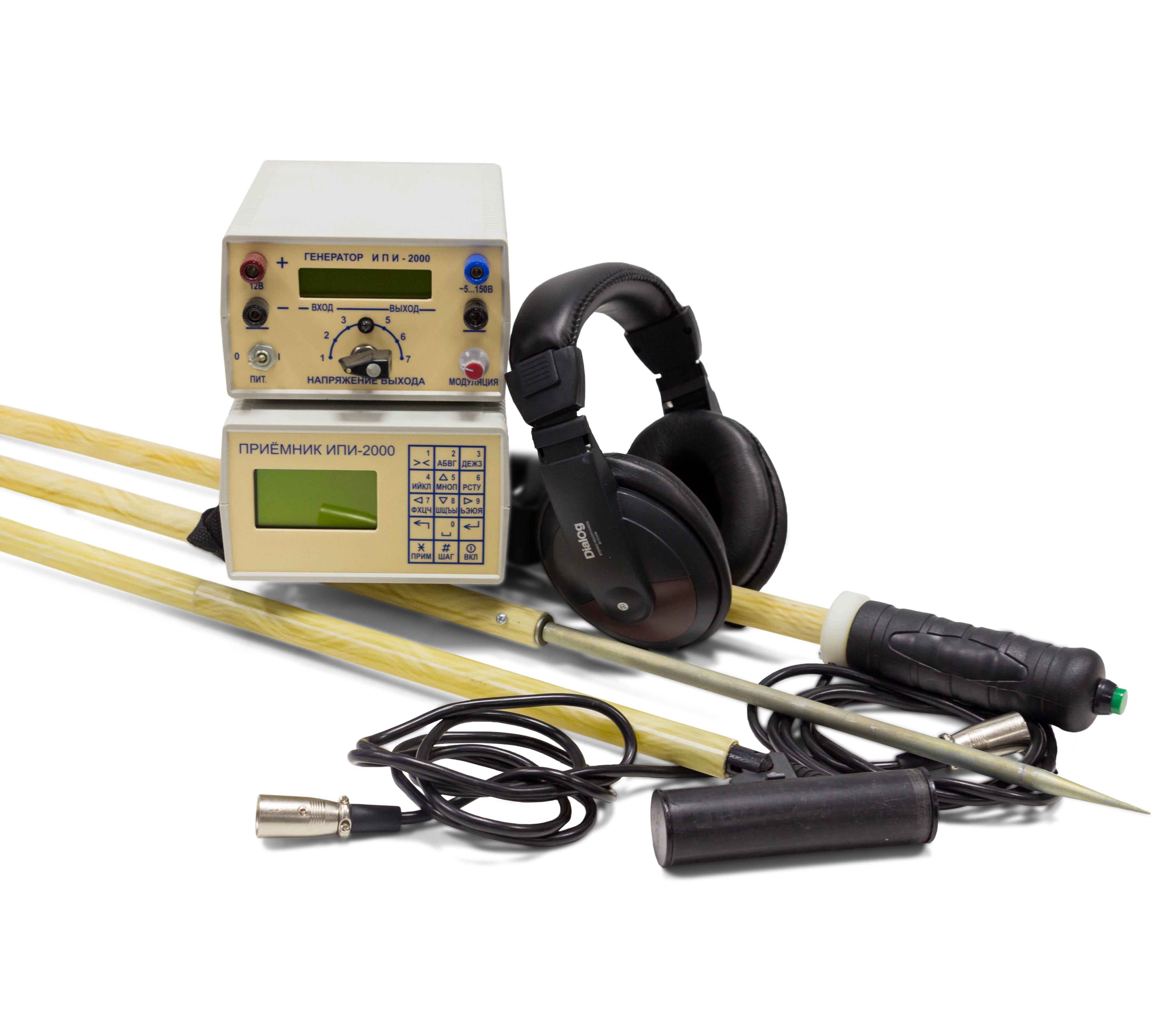

Комплект поставки искателя ИПИ-2000Г:

  1. приемник искателя ИПИ-2000 — 1шт.;
  2. поисковый генератор ИПИ-2000 — 1шт.;
  3. штырь сигнальный с кнопкой — 1шт.;
  4. штырь сигнальный без кнопки — 1шт.;
  5. антенна электромагнитная поисковая — 1шт.;
  6. клипса контактная магнитная — 1шт.;
  7. штырь с гальванической связью — 1шт.;
  8. телефоны головные с регулятором громкости (штекер 6,3 мм) — 1шт.;
  9. провод (двойной) подключения генератора к источнику питания (2 м) — 1шт.;
  10. провод подключения генератора к нагрузке (7 м) — 1шт.;
  11. аккумулятор 12В — 1шт.;
  12. выпрямитель сетевой зарядный 9-12В, 0.3А (штекер DC 5.5/2.1mm) — 1шт.;
  13. зарядное устройство — 1шт.;
  14. кабель зарядки от гнезда прикуривателя 1,5 м — 1шт.;
  15. кабель COM-порта для связи с компьютером — 1шт.;
  16. компакт-диск с программным обеспечением — 1шт.;
  17. радиостанция стандарт LPD* — 1шт.*;
  18. паспорт, инструкция по эксплуатации и техническое описание — 1шт.;
  19. сумка-кейс — 1шт.

*Поставляется по дополнительной заявке Заказчика
