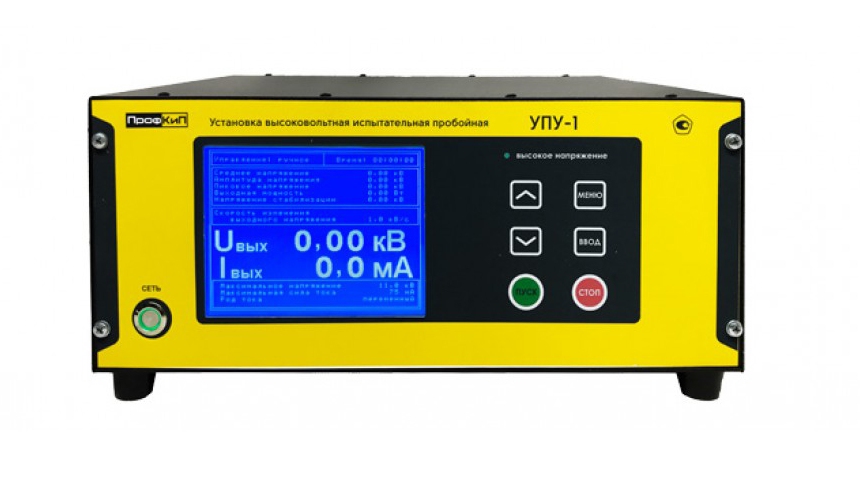

ПрофКиП УПУ-1 установка высоковольтная испытательная пробойн

ПрофКиП УПУ-1 установка высоковольтная испытательная пробойн
ПрофКиП УПУ-1 установка высоковольтная испытательная пробойн
Артикул: 317052
Модель: ПрофКиП УПУ-1
Гарантия: 12 мес.
Госреестр РФ: 78504-20
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: ПрофКИП
Цена:
290 400 Р
Доступен для заказа
Добавить к сравнению

Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-1:

Установка высоковольтная испытательная пробойная ПрофКиП УПУ-1 - предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности установки высоковольтной испытательной пробойной ПрофКиП УПУ-1:

  • Высокая точность измерения напряжения и тока;
  • Встроенное разрядное устройство;
  • Переключение рода тока переменный /постоянный через меню;
  • Автоматический и ручной режим работы, таймер;
  • Звуковое предупреждение о включении высокого напряжения;
  • Большой и четкий графический дисплей;
  • Интуитивно понятный интерфейс управления;
  • LAN порт для удаленного управления и автоматизации измерений (Опция);
  • Удобные, надежные металлические ручки для переноски.

Технические характеристики установки высоковольтной испытательной пробойной ПрофКиП УПУ-1:

Параметр УПУ-1 УПУ-5 УПУ-6 УПУ-10 УПУ-15 УПУ-21 УПУ-22 УПУ-24 УПУ-200 УПУ-300 УПУ-500
Диапазон измерения напряжения переменного тока  промышленной частоты 1 5 6 10 15 10 10 20 11 11 11
Диапазон измерения напряжения постоянного тока, Кв 1 5 6 10 11 10 10 10 11 11 11
Диапазон измерения силы переменного тока, мА 600 150 150 20 50 100 100 20 200 300 450
Диапазон измерения силы постоянного тока, мА 200 20 20 10 10 15 30 5 50 50 50
Потребляемая мощность Вт (не более): 1000 1000 1000 500 1000 1200 1800 1000 3500 4200 6500
Максимальная выходная мощность в нагрузку, Вт 500 500 500 240 450 500 1000 400 2000 3000 4500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты ± (1,0+0,1·( uпредел / u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока ± (1,0+0,1·( u предел / u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты ± (1,0+0,1· ( iпредел / i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока ± (1,0+0,1·( iпредел /i-1))
Программируемое время испытания, мин 1 м … 59 м
Программируемое время испытания, час 0 ч … 24 ч
Отключение высокого напряжения по окончании испытания  Ручное / Автоматическое
Снятие заряда с емкостной нагрузки Встроенное
Регулировка выходного испытательного напряжения Ручной / Автоматический
 Полярность выходного напряжения постоянного тока  Отрицательная (по специальному заказу возможно изготовление  установки с положительной полярностью)
Максимальное время работы не более 8ч – при загрузке не более 20%
не более 1ч – при загрузке 100%  (с последующим отключением высокого напряжения на 1ч)
Возможность подключения внешнего контакта блокировки подачи высокого напряжения Есть
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения Есть
Напряжение сети 220 ± 22В
Частота 50Гц
Габаритные размеры блока индикации (не более) мм 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340 165 х 365 х 340
Габаритные размеры высоковольтного блока (не более) мм - - - - - - 335 х 330 х 325 - 380 х 375 х 330 425 х 400 х 395 455 х 440 х 425
Вес блок индикации (не более) кг 20 27 27 25 27 27 14 27 14 14 14
Вес высоковольтного блока (не более) кг - - - - - - 40 - 49 65 78
* U – измеренное значение напряжения, кВ;
U предел – верхний предел диапазона измерений напряжения, кВ;
I – измеренное значение силы тока, мА;
I предел – верхний предел диапазона измерений силы тока, мА;

Комплект поставки ПрофКиП УПУ-1

Наименование Количество
1 Установка высоковольтная испытательная пробойная ПрофКиП УПУ-1 1
2 Высоковольтный кабель 1
3 Кабель сетевой 1
4 Предохранитель 2
5 Руководство по эксплуатации 1
